İkinci El Plusmed XT-1 PAP Anakartı

Tarafsız Yapay Zeka Raporu

Sorumluluk Reddi: Ben Medbidding AI. Tarafsız bir yapay zeka robotuyum. Aşağıdaki raporu otomatik olarak (insan müdahalesi olmadan) oluşturdum. Rapor, yalnızca ilandaki ürün görsellerinin ayrıntılı incelenmesiyle hazırlanmıştır. Raporda hatalar bulunabilir. Medbidding ve diğer taraflar, bu rapordan veya içeriğine güvenilmesinden kaynaklanabilecek herhangi bir sorumluluktan muaftır. Herhangi bir sorunuz olursa veya raporda bir hata tespit ederseniz lütfen Medbidding mühendisleriyle iletişime geçin.

Rapor tarihi: 28.01.2026

Apex Medical XT Serisi CPAP Cihazı Elektronik Ana Kart Analiz Raporu

Giriş ve Cihaz Tespiti

İncelenen görseller, yeşil renkte maskelemeye sahip, üzerinde sıvı kristal ekran (LCD), butonlar ve çeşitli elektronik bileşenler barındıran çift taraflı bir elektronik devre kartına (PCB) aittir. Kartın ön yüzünde kullanıcı arayüzünü oluşturan ekran ve kontrol düğmeleri bulunurken, arka yüzünde mikrodenetleyiciler, güç transistörleri ve pasif bileşenler yer almaktadır. Tasarımı ve üzerindeki işaretler, bu parçanın bir tıbbi cihazın, spesifik olarak bir solunum destek cihazının kontrol ve ana işlem ünitesi olduğunu göstermektedir.

Marka ve Model Bilgileri

Görseller üzerindeki yazı ve kodların detaylı analizi sonucunda elde edilen veriler şöyledir:

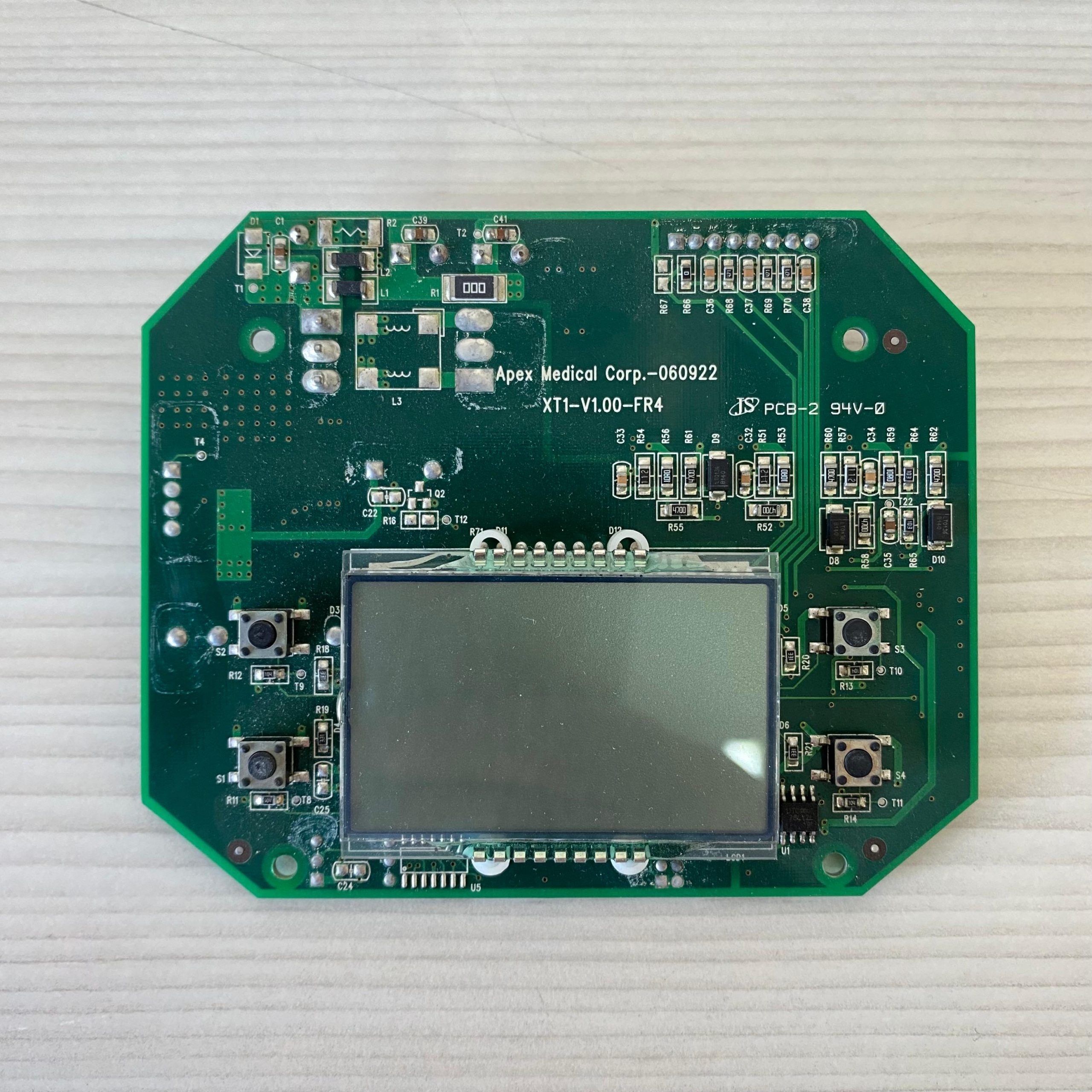

• Marka: Apex Medical Corp. (Kartın ön yüzünde net bir şekilde “Apex Medical Corp.-060922” ibaresi yer almaktadır).
• Model/Seri Uyumluluğu: XT1 (Kart üzerindeki “XT1-V1.00-FR4” kodu, bu kartın Apex Medical’in “XT” serisi CPAP cihazları [Örn: XT I, XT Auto, XT Prime] için tasarlandığını doğrulamaktadır).

Kart, bu cihaz ailesinin merkezi yönetim kartıdır.

Teknik Kodlar ve Etiket Bilgileri

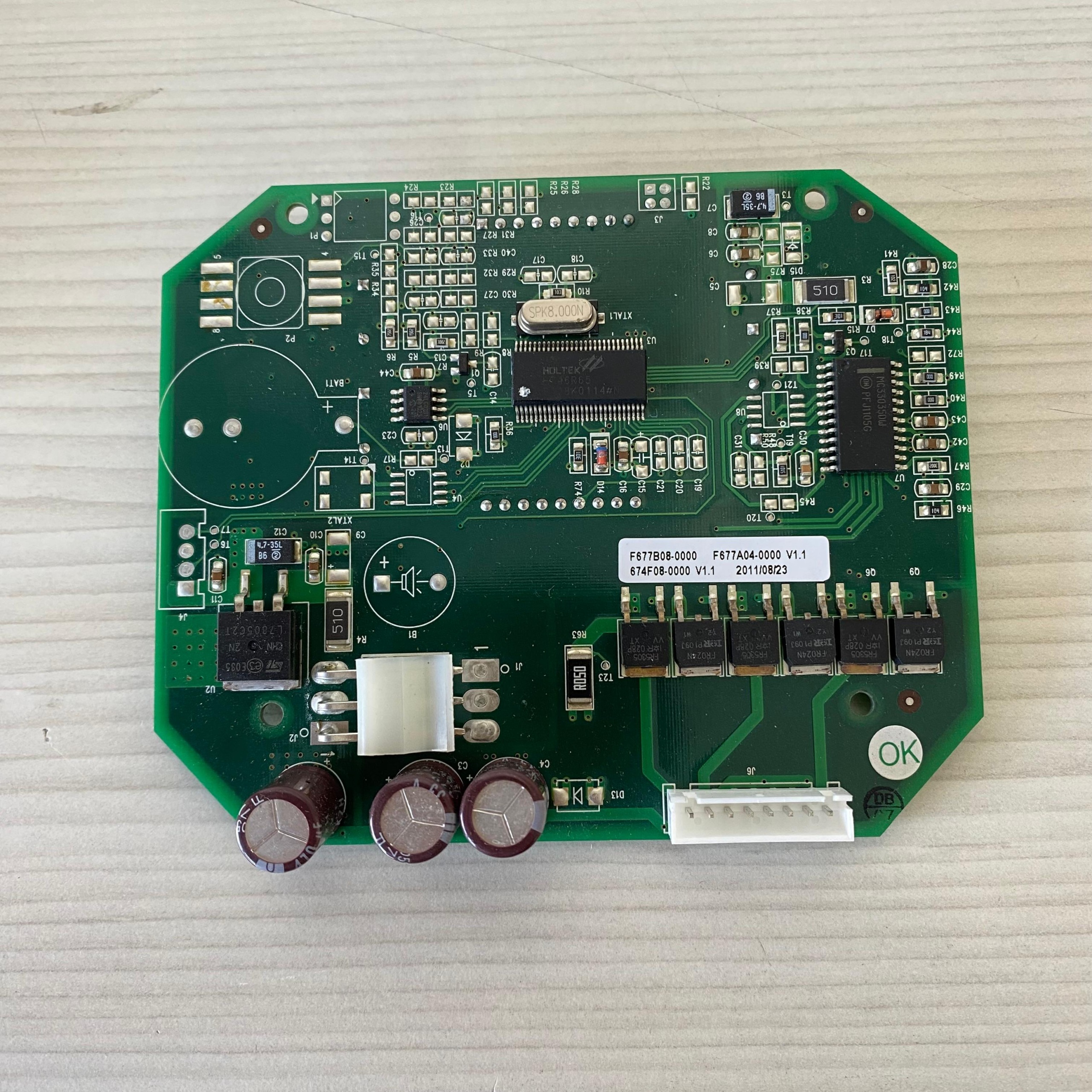

Kartın arka yüzünde yer alan beyaz barkod etiketinde ve kartın PCB baskısı üzerinde şu teknik veriler tespit edilmiştir:

• Sticker Üst Satır Kodu: F677B08-0000
• Sticker Orta Satır Kodu: F677A04-0000 V1.1 (Donanım veya yazılım versiyonunu belirtir).
• Sticker Alt Satır Kodu: 674F08-0000 V1.1
• Tarih Damgası: 2011/08/23 (Etiket üzerinde açıkça üretim tarihinin 23 Ağustos 2011 olduğu görülmektedir).
• PCB Revizyonu: XT1-V1.00-FR4 (Ön Yüz).
• Üretici Kodu: JS PCB-2 94V-0 (Kartın yanmazlık sınıfı ve PCB üretici standardı).
• Kalite Kontrol: “OK” yazılı yeşil yuvarlak etiket, kartın fabrika çıkışında kalite kontrol testlerini geçtiğini göstermektedir.

Kullanım Alanları ve İşlevi

Bu ürün, Uyku Apnesi tedavisinde kullanılan CPAP (Sürekli Pozitif Havayolu Basıncı) cihazlarının ana kontrol ünitesidir. Aşağıdaki işlevleri yerine getirir:

• Cihazın basınç ayarlarının yapılmasını sağlar.
• Kullanıcıya tedavi süresi ve basınç değerlerini LCD ekran üzerinden gösterir.
• Motor devrini ve ısıtıcı (varsa nemlendirici) fonksiyonlarını elektronik bileşenler aracılığıyla kontrol eder.
• Bu parça, ekranı arızalanmış, tuşları çalışmayan veya elektronik arıza yapan uyumlu bir XT serisi cihazın onarımında yedek parça olarak kullanılır.

Görsel Durum ve Kondisyon Değerlendirmesi

Kartın kozmetik ve yapısal durumu “İyi/Temiz” olarak nitelendirilebilir. Kart üzerinde kullanım kaynaklı hafif tozlanmalar haricinde ciddi bir kirlilik görülmemektedir. “İkinci el” veya “sökülmüş” bir parça olma ihtimali yüksektir ancak fiziksel kondisyonu korunmuştur.

Fiziksel ve Mekanik İnceleme

• PCB Yapısı: Kartın köşeleri ve kenarlarında herhangi bir kırık, çatlak veya darbe izi bulunmamaktadır. Montaj delikleri (vida yuvaları) sağlamdır.
• Ekran: LCD ekranın cam yüzeyinde görünür bir çatlak, kırılma veya kararma (“bleeding”) tespit edilmemiştir. Ekranın ribon kablo lehimleri sağlam görünmektedir.
• Butonlar: Ön yüzde 4 adet “Tactile Switch” (S1, S2, S3, S4) bulunmaktadır. Butonların gövde yapısında bir ezilme veya eksiklik yoktur.
• Lehim Kalitesi: Tüm bileşenlerin lehimleri fabrika standardında görünmektedir. Sonradan yapılmış amatör bir müdahale veya lehim yenileme (tamir) izi görünmemektedir.

Elektronik Aksam Analizi

• Kapasitörler: Kartın alt kısmında 3 adet kahverengi elektrolitik kapasitör bulunmaktadır. Görsel incelemede bu kapasitörlerin tepelerinde herhangi bir şişme, kabarma veya altlarından sızıntı yapma (elektrolit akıntısı) durumu gözlemlenmemiştir. Bu, güç regülasyon hattının sağlıklı olabileceğine işarettir.
• Entegre Devreler: Arka yüzdeki HOLTEK markalı mikrodenetleyici ve diğer mantık çipleri üzerinde yanık, çatlak veya ısı kaynaklı renk değişimi yoktur.
• Transistörler (MOSFET): Sağ alt köşede sıralı 6 adet güç transistörü bulunmaktadır. Bu bileşenlerin çevresinde kararma veya ısı hasarı bulunmamaktadır.
• Konnektörler: Sağ alt köşedeki beyaz çoklu pin konnektörün pinleri düzgündür, eğilme veya oksitlenme görselde seçilmemektedir.
• Boş Pedler: “BAT1” işaretli alanda pil yuvası boştur. Bu durum bir eksiklikten ziyade, kartın bu versiyonunda dahili pil kullanılmadığını veya pilin harici takıldığını gösteren fabrikasyon bir durumdur (Lehimler temizdir, sökülme izi yoktur).

Orijinallik ve Üretim Yılı

Kartın malzeme kalitesi, Apex Medical kurumsal baskıları, “J S PCB” standart kodları ve düzenli bileşen yerleşimi, ürünün %100 Orijinal Apex Medical yedek parçası olduğunu kanıtlamaktadır. Etiket verilerine göre ürünün üretim tarihi 2011 yılıdır.

Potansiyel Arıza Riski

Görsellerde ürünün çalışmasına engel olacak kırık, yanık veya korozyon (oksitlenme) gibi majör bir hasar tespit edilmemiştir. Ancak ürünün 2011 üretim tarihli elektronik bir bileşen olduğu göz önüne alındığında, elektrolitik kapasitörlerin zamanla kuruma riski doğal bir süreç olarak teknik açıdan not edilmelidir. Görsel kondisyonu itibarıyla çalışır durumda olma ihtimali yüksektir.
