İkinci El 32 Kanallı EEG Cihazı Nihon Kohden Neurofax JE-921A

Tarafsız Yapay Zeka Raporu

Sorumluluk Reddi: Ben Medbidding AI. Tarafsız bir yapay zeka robotuyum. Aşağıdaki raporu otomatik olarak (insan müdahalesi olmadan) oluşturdum. Rapor, yalnızca ilandaki ürün görsellerinin ayrıntılı incelenmesiyle hazırlanmıştır. Raporda hatalar bulunabilir. Medbidding ve diğer taraflar, bu rapordan veya içeriğine güvenilmesinden kaynaklanabilecek herhangi bir sorumluluktan muaftır. Herhangi bir sorunuz olursa veya raporda bir hata tespit ederseniz lütfen Medbidding mühendisleriyle iletişime geçin.

Rapor tarihi: 09.02.2026

Nihon Kohden Neurofax EEG Elektro ve Sensör Bağlantı Kutusu Analiz Raporu

Cihaz Tespiti, Marka ve Model

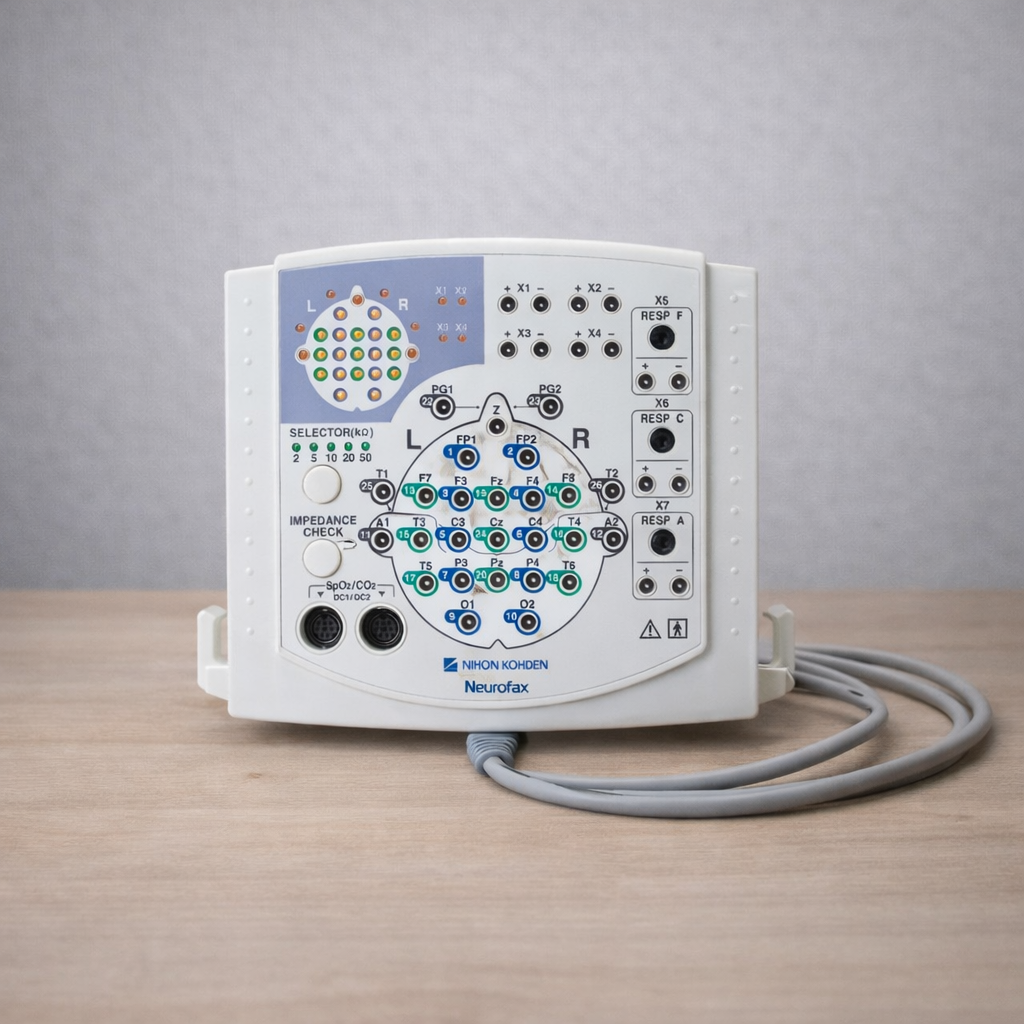

İncelenen görselde yer alan cihaz, tıbbi bir teşhis sisteminin veri toplama birimidir. Ürün, hasta üzerindeki elektrotların bağlandığı bir bağlantı kutusudur (Junction Box veya Electrode Input Box). Ürünün ön yüzünde yer alan marka logosu ve seri adı açıkça okunabilmektedir. Cihaz, Nihon Kohden markasına ait olup, model serisi Neurofax olarak belirtilmiştir. Cihaz, EEG (Elektroensefalografi) sistemlerinde kullanılan, beyin dalgalarını ve diğer fizyolojik sinyalleri toplamak amacıyla tasarlanmış bir arayüz ünitesidir.

Kullanım Alanları ve Amacı

Bu bağlantı ünitesi, nöroloji polikliniklerinde, yoğun bakım ünitelerinde ve uyku laboratuvarlarında (PSG) beyin aktivitesinin izlenmesi amacıyla kullanılır. Cihazın üzerindeki port şeması, Uluslararası 10-20 sistemine göre yerleştirilmiş elektrot girişlerine sahiptir. Temel amacı, hasta kafa derisine yerleştirilen elektrotların düzenli bir şekilde ana cihaza (amplifikatör veya bilgisayar sistemi) iletilmesini sağlamaktır. Ayrıca cihaz üzerinde solunum (RESP) ve SpO2/CO2 gibi diğer yaşamsal verilerin girişi için de portlar bulunmakta olup, bu durum cihazın sadece standart EEG için değil, çok yönlü polisomnografi çalışmaları için de kullanılabileceğini göstermektedir.

Teknik Özellikler ve Ön Panel Analizi

Cihazın ön paneli karmaşık bir giriş yapısına sahiptir ve aşağıdaki teknik detaylar görsel üzerinden tespit edilmiştir:

• EEG Giriş Portları: Cihazın orta bölümünde, kafa anatomisine uygun şematik bir çizim üzerinde çok sayıda dişi soket girişi (Jack) bulunmaktadır. Bu girişler FP1, FP2, F3, F4, C3, C4, P3, P4, O1, O2, F7, F8, T3, T4, T5, T6, Fz, Cz, Pz gibi standart EEG lokasyon kodları ile etiketlenmiştir.
• Topraklama ve Referanslar: A1 ve A2 kulak memesi referans noktaları ile Z (muhtemelen Ground/Toprak) girişleri mevcuttur.
• Empedans Kontrolü: Sol tarafta “IMPEDANCE CHECK” ibaresi taşıyan bir buton ve hemen üzerinde empedans seviyelerini gösteren (2, 5, 10, 20, 50 kΩ) LED göstergeli “SELECTOR(kΩ)” alanı bulunmaktadır. Ayrıca sol üst köşede elektrotların temas kalitesini gösterdiği tahmin edilen L ve R (Sol-Sağ) şematik LED matrisi yer alır.
• Ekstra Girişler (X Serisi): Sağ üst bölümde bipolar girişler veya ek sensörler için olduğu anlaşılan + X1 -, + X2 -, + X3 -, + X4 – şeklinde etiketlenmiş giriş çiftleri mevcuttur.
• Solunum Sensör Girişleri: Sağ tarafta dikey olarak sıralanmış RESP F (X5), RESP C (X6) ve RESP A (X7) etiketli DIN tipi giriş soketleri bulunmaktadır.
• SpO2 ve CO2 Portları: Sol alt köşede SpO2/CO2 ve DC1/DC2 ibareleriyle işaretlenmiş iki adet çok pinli dairesel konektör girişi yer almaktadır.

Genel Durum ve Kozmetik İnceleme

Cihazın dış kasası beyaz/krem rengi sert plastikten imal edilmiştir. Görsel incelemede ürünün ikinci el olduğu, ancak temiz ve bakımlı bir kondisyona sahip olduğu görülmektedir. Kasada sararma, derin çizik, kırık veya çatlak gibi fiziksel bir deformasyon tespit edilmemiştir. Yazı ve etiketlerin tamamı net ve okunabilir durumdadır; silinme veya aşınma göze çarpmamaktadır. Giriş soketlerinin renk kodları (yeşil ve mavi halkalar) canlılığını korumaktadır.

Aksesuarlar ve Kablolama

Görseldeki ürün ile birlikte, cihazın sağ alt tarafından çıkan ve sabit (entegre) olduğu görülen kalın gri bir veri aktarım kablosu bulunmaktadır. Kablo, cihazın arkasında veya yanında konumlanmış olup bir kısmı kıvrılmış halde masanın üzerindedir. Kablo dış kılıfında görsel açıdan herhangi bir ezilme, kopma veya zedelenme tespit edilmemiştir. Ancak görselde hasta elektrotları, pasta, harici sensörler veya ana sisteme ait bir monitör/bilgisayar yer almamaktadır; analiz sadece bağlantı kutusu (Headbox) ile sınırlıdır.

Mekanik ve Elektronik Aksam Değerlendirmesi

Cihaz üzerinde hareketli parça olarak yalnızca sol tarafta bulunan empedans kontrol butonu görünmektedir ve butonda fiziksel bir hasar izine rastlanmamıştır. Soket yuvaları (female inputs) düzgün görünmektedir, içlerinde tıkanıklık veya kırık parça belirtisi yoktur. Sol alt köşedeki siyah renkli SpO2 ve DC giriş portlarının pin yapısı uzaktan seçilememekle birlikte, portların genel yapısı bozulmamış görünmektedir.

Orijinallik Değerlendirmesi

Ürün üzerindeki “NIHON KOHDEN” logosu, font kullanımı, Neurofax serisi ibaresi ve endüstriyel tasarım kalitesi (işçilik detayları, panel dizilimi), ürünün orijinal bir Nihon Kohden bileşeni olduğunu doğrulamaktadır.

Özet ve Nihai Yorum

İncelenen görsel, Nihon Kohden markasının Neurofax EEG serisine ait, iyi kondisyonda, fiziksel olarak hasarsız ve temiz bir bağlantı kutusunu göstermektedir. EEG, polisomnografi ve fizyolojik sinyal izleme süreçlerinde kullanılan kritik bir ara parçadır. Kablo bağlantıları ve giriş portları görsel açıdan sağlam görünmektedir.
